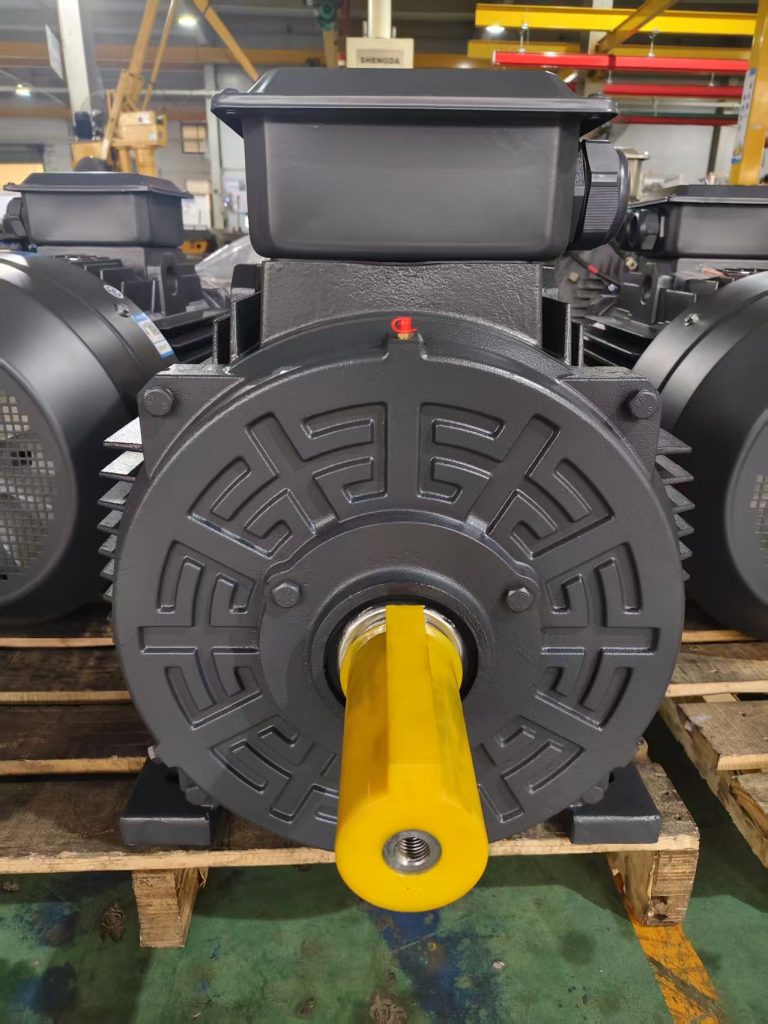

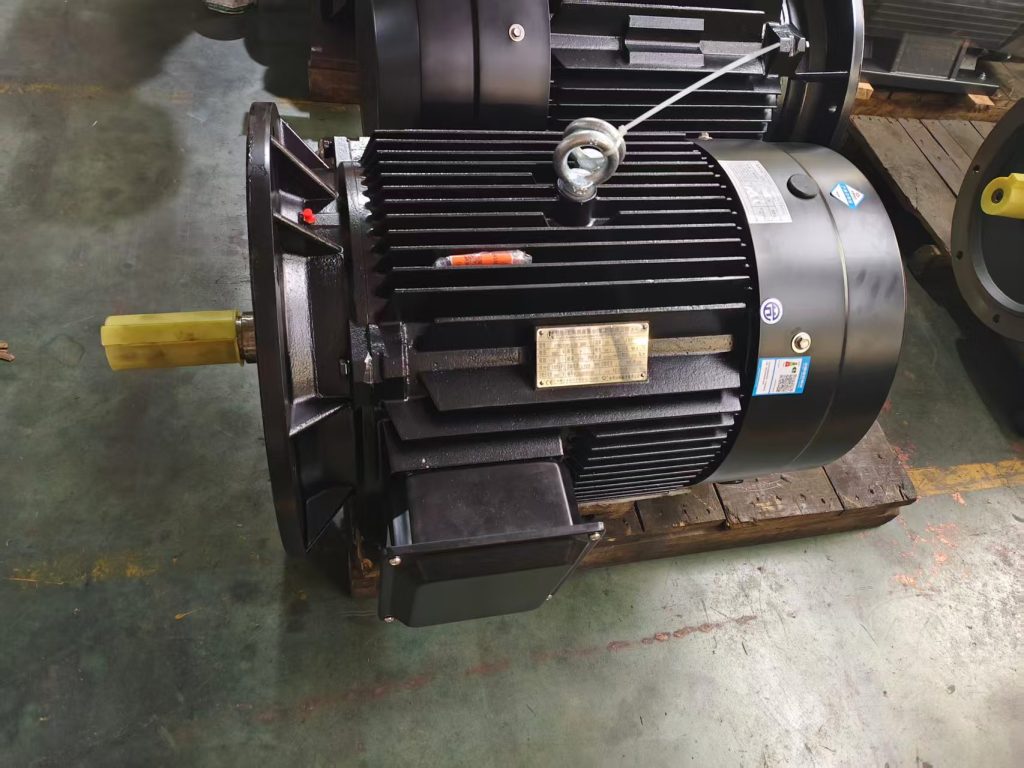

Động Cơ PM Cho Các Ứng Dụng Chung

Động cơ PM (động cơ nam châm vĩnh cửu) dùng cho các ứng dụng chung được thiết kế theo tiêu chuẩn IEC như động cơ cảm ứng (induction motor, động cơ không đồng bộ) cho phép thay thế dễ dàng hoặc cũng có thể được thiết kế kích thước nhỏ gọn hơn nhiều cho phép tối ưu chi phí, tiết kiệm nguyên liệu thô có ý nghĩa trong việc giảm phát thải CO2

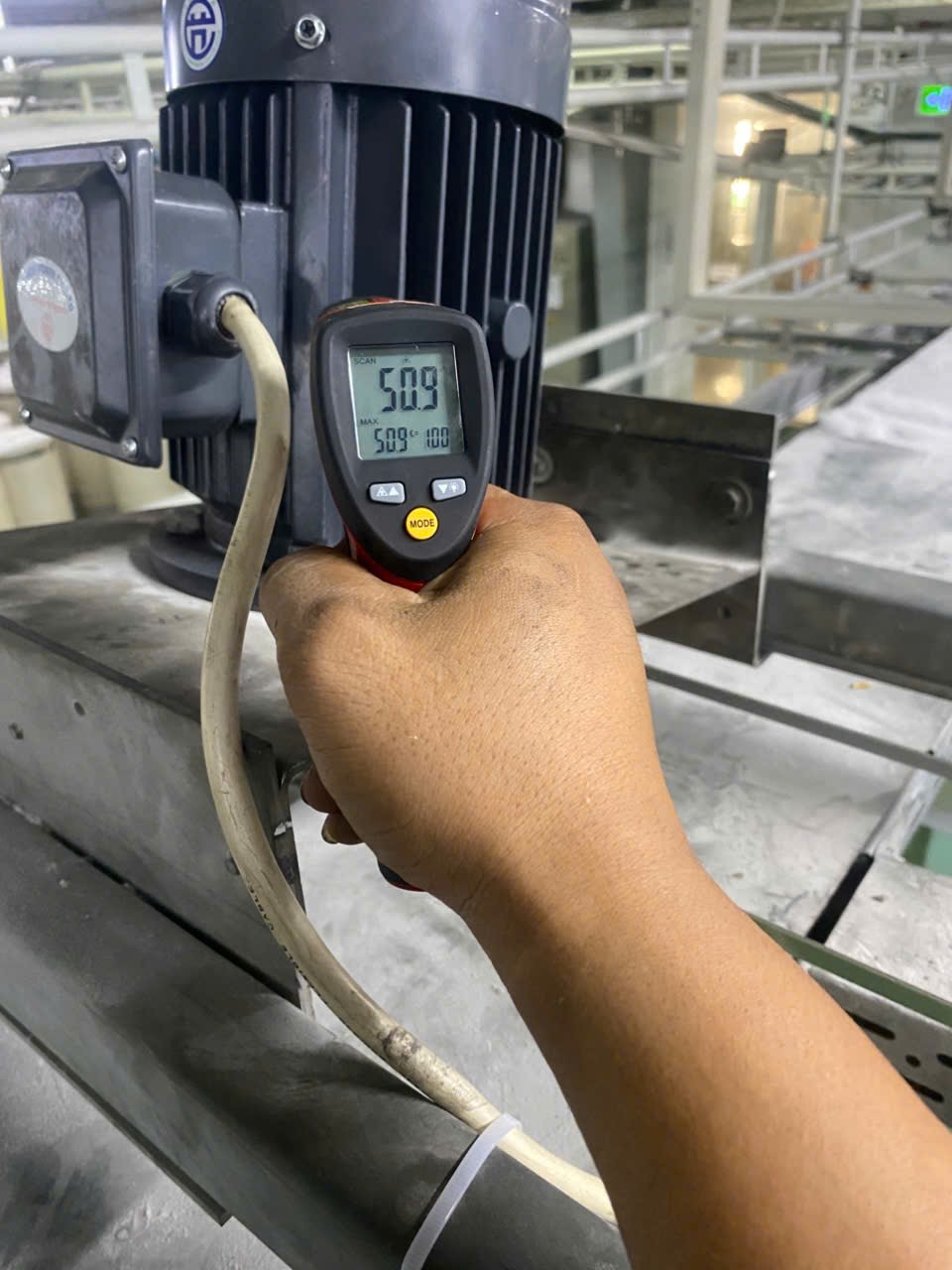

Động cơ sử dụng cấu trúc khép kín tiêu chuẩn có thể đáp ứng hoạt động ổn định trong nhiều điều kiện làm việc khắc nghiệt. Biên độ thực tế của động cơ đủ để đảm bảo hoạt động đáng tin cậy ở mức đầy tải với mức tăng nhiệt độ thấp.

Liên hệ

Thông số kỹ thuật

Thông số kỹ thuật chính

Thông số cơ bản của các loại động cơ PM nam châm vĩnh cửu:

Kích thước khung: bằng hoặc nhỏ gọn hơn động cơ cảm ứng IM
Công suất: tối đa lên đến 315kW
Điện áp: 220V – 380V
Tốc độ: 1000 – 1500 – 3000RPM
Tiêu chuẩn bảo vệ: IP55
Kiểu lắp: B3, B35
Lớp cách nhiệt: F
Phương pháp làm mát: IC416/IC411

Bảng thông số kỹ thuật tham khảo:

Rated power	Rated current	Rated frequency	Synchronization speed	Rated Torque	Rated efficiency	Rated Power Factor
（kW）	（A）	（HZ）	(r/min)	（N*m）	(%)
5.5	9.3	200	3000	17.5	94	0.96
7.5	12.6	200	3000	23.9	94.5	0.96
11.0	18.3	200	3000	35.0	95	0.96
15.0	24.9	200	3000	47.8	95.3	0.96
18.5	30.6	200	3000	58.9	95.6	0.96
22.0	36.3	200	3000	70.0	95.9	0.96
30	49.4	200	3000	95.5	96.1	0.96
37	60.8	200	3000	117.8	96.3	0.96
45	73.9	200	3000	143.3	96.4	0.96
55	90.2	200	3000	175.1	96.5	0.96
75	122.9	100	3000	238.8	96.6	0.96
90	147.3	100	3000	286.5	96.7	0.96
110	180.0	100	3000	350.2	96.7	0.96
132	216.0	100	3000	420.2	96.7	0.96
160	261.6	100	3000	509.3	96.8	0.96
185	302.5	100	3000	588.9	96.8	0.96
200	327.0	100	3000	636.7	96.8	0.96
220	359.0	100	3000	700.3	97.0	0.96
220	359.0	100	3000	700.3	97.0	0.96
250	407.9	100	3000	795.8	97.0	0.96
280	456.8	100	3000	891.3	97.0	0.96
315	514.0	100	3000	1002.8	97.0	0.96
5.5	9.5	100	1500	35.0	92.1	0.96
7.5	12.8	100	1500	47.8	92.6	0.96
11	18.6	100	1500	70.0	93.6	0.96
15	25.3	100	1500	95.5	94.0	0.96
18.5	31.0	100	1500	117.8	94.3	0.96
22	36.8	100	1500	140.1	94.7	0.96
30	50.0	100	1500	191.0	95.0	0.96
37	61.4	100	1500	235.6	95.3	0.96
45	74.5	100	1500	286.5	95.6	0.96
55	90.9	100	1500	350.2	95.8	0.96
75	123.6	100	1500	477.5	96.0	0.96
90	148.1	100	1500	573.0	96.2	0.96
110	180.6	100	1500	700.3	96.4	0.96
132	216.5	100	1500	840.4	96.5	0.96
160	262.4	100	1500	1018.7	96.5	0.96
185	303.1	100	1500	1177.8	96.6	0.96
200	327.7	100	1500	1273.3	96.6	0.96
220	360.1	100	1500	1400.7	96.7	0.96
250	409.2	100	1500	1591.7	96.7	0.96
280	457.8	100	1500	1782.7	96.8	0.96
315	515.0	100	1500	2005.5	96.8	0.96
